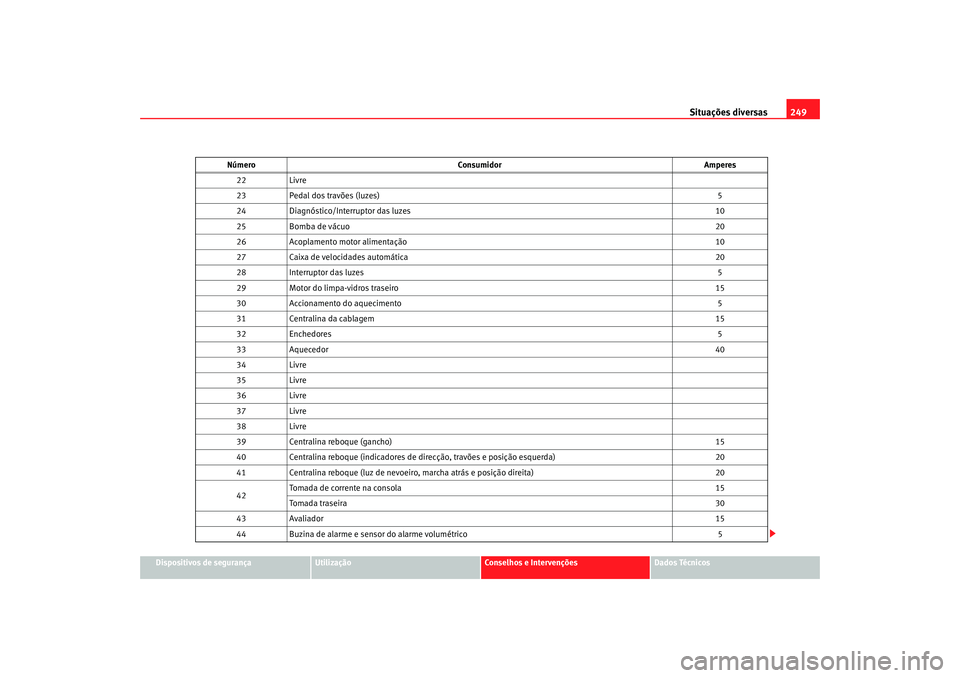

Situações diversas249
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
22
Livre
23 Pedal dos travões (luzes) 5
24 Diagnóstico/Interruptor das luzes 10
25 Bomba de vácuo 20
26 Acoplamento motor alimentação 10
27 Caixa de velocidades automática 20
28 Interruptor das luzes 5
29 Motor do limpa-vidros traseiro 15
30 Accionamento do aquecimento 5
31 Centralina da cablagem 15
32 Enchedores 5
33 Aquecedor 40
34 Livre
35 Livre
36 Livre
37 Livre
38 Livre
39 Centralina reboque (gancho) 15
40 Centralina reboque (indicadores de direcção, travões e posição esquerda) 20
41 Centralina reboque (luz de nevoeiro, marcha atrás e posição direita) 20
42 Tomada de corrente na consola
15
Tomada traseira 30
43 Avaliador 15
44 Buzina de alarme e sensor do alarme volumétrico 5
Número
Consumidor Amperes
altea_portug Seite 249 Donnerstag, 29. September 2005 4:10 16

Situações diversas

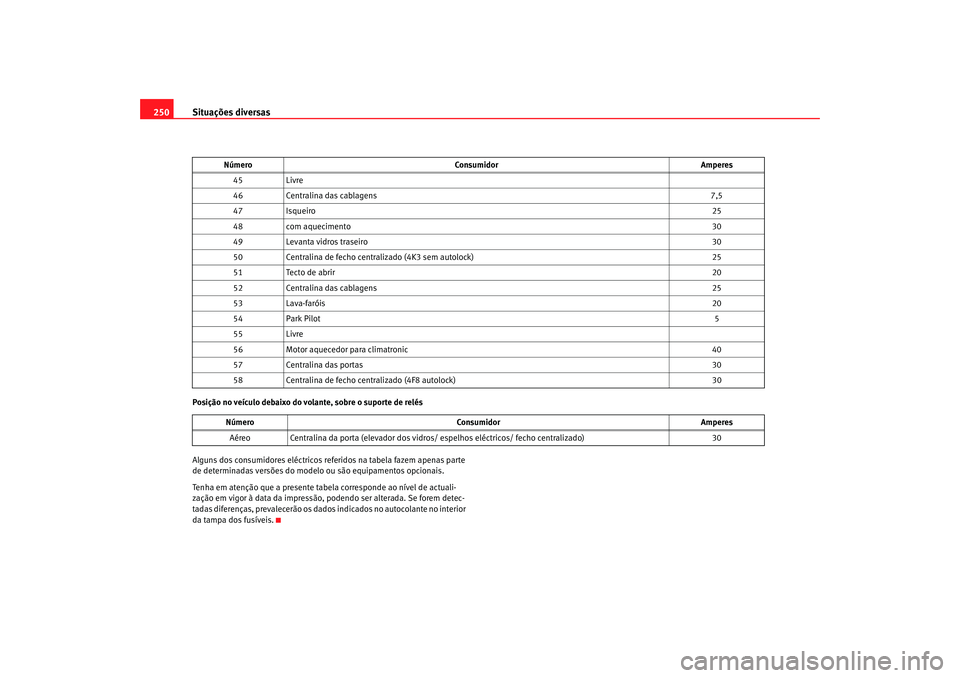

250Posição no veículo debaixo do volante, sobre o suporte de relés
Alguns dos consumidores eléctricos referidos na tabela fazem apenas parte
de determinadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabela corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada. Se forem detec-
tadas diferenças, prevalecerão os dados indicados no autocolante no interior
da tampa dos fusíveis. 45
Livre
46 Centralina das cablagens 7,5
47 Isqueiro 25
48 com aquecimento 30
49 Levanta vidros traseiro 30
50 Centralina de fecho centralizado (4K3 sem autolock) 25
51 Tecto de abrir 20
52 Centralina das cablagens 25
53 Lava-faróis 20
54 Park Pilot 5
55 Livre
56 Motor aquecedor para climatronic 40
57 Centralina das portas 30
58 Centralina de fecho centralizado (4F8 autolock) 30
Número Consumidor Amperes
Aéreo Centralina da porta (elevador dos vidros / espelhos eléctricos/ fecho centralizado) 30
Número
Consumidor Amperes
altea_portug Seite 250 Donnerstag, 29. September 2005 4:10 16

Situações diversas251
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

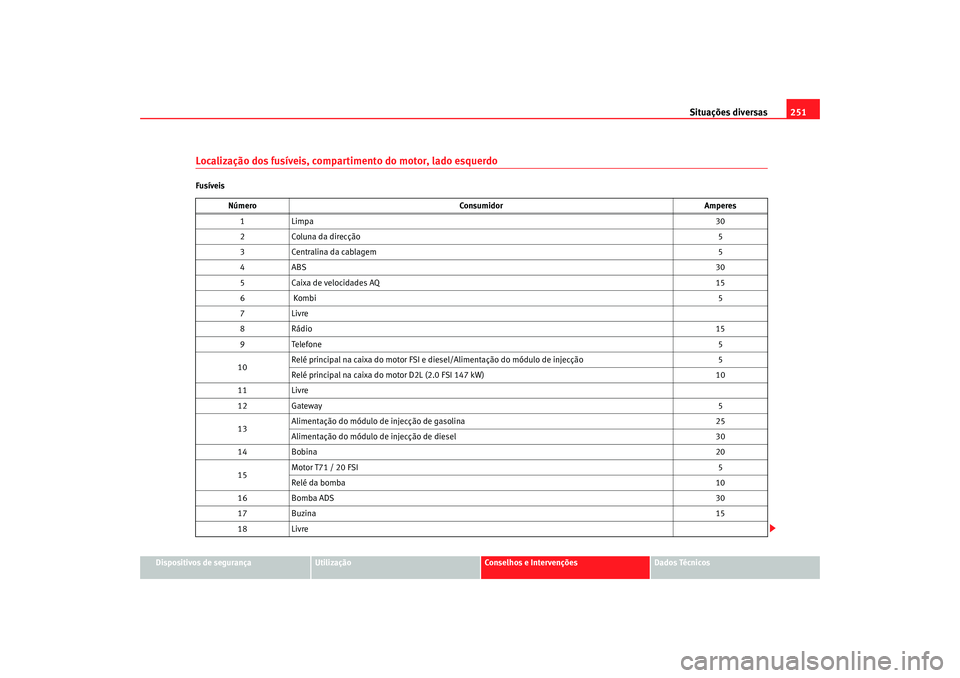

Localização dos fusíveis, compartimento do motor, lado esquerdoFusíveis
Número Consumidor Amperes
1 Limpa 30
2 Coluna da direcção 5
3 Centralina da cablagem 5
4A BS 30
5 Caixa de velocidades AQ 15
6 Kombi 5
7 Livre
8R ád io 15
9 Telefone 5
10 Relé principal na caixa do motor FSI e di
esel/Alimentação do módulo de injecção 5
Relé principal na caixa do motor D2L (2.0 FSI 147 kW) 10
11 Livre
12 Gateway 5
13 Alimentação do módulo de injecção de gasolina
25
Alimentação do módulo de injecção de diesel 30
14 Bobina 20
15 Motor T71 / 20 FSI
5
Relé da bomba 10
16 Bomba ADS 30
17 Buzina 15
18 Livre
altea_portug Seite 251 Donners tag, 29. September 2005 4:10 16

Situações diversas
252

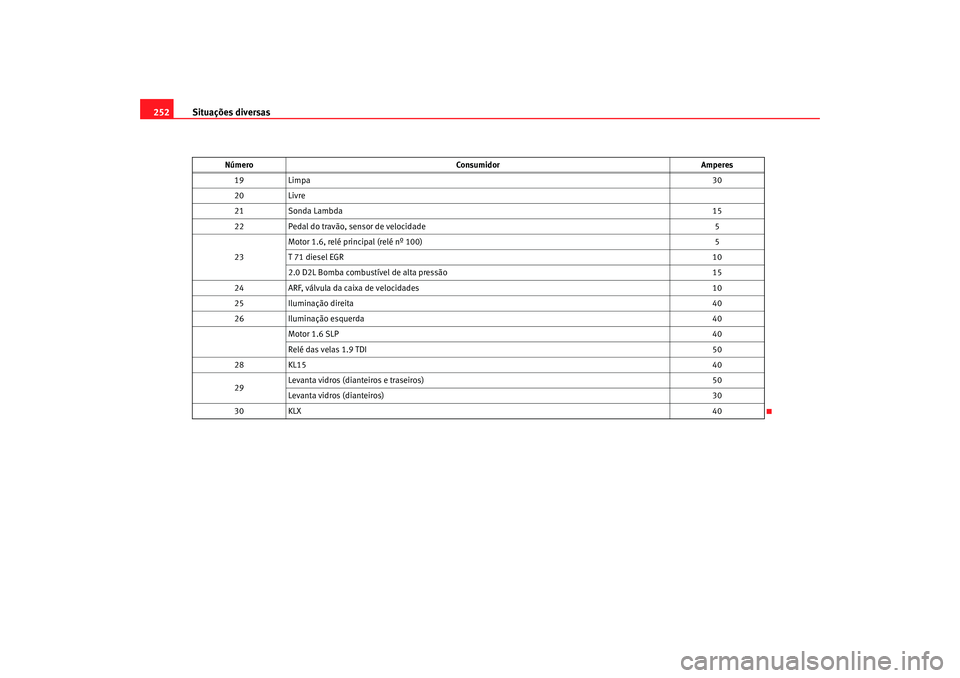

19 Limpa 30
20 Livre
21 Sonda Lambda 15
22 Pedal do travão, sensor de velocidade 5
23 Motor 1.6, relé principal (relé nº 100)
5
T 71 diesel EGR 10
2.0 D2L Bomba combustível de alta pressão 15
24 ARF, válvula da caixa de velocidades 10
25 Iluminação direita 40
26 Iluminação esquerda 40
Motor 1.6 SLP 40
Relé das velas 1.9 TDI 50
28 KL15 40
29 Levanta vidros (dianteiros e traseiros)
50
Levanta vidros (dianteiros) 30
30 KLX 40
Número
Consumidor Amperes
altea_portug Seite 252 Donnerstag, 29. September 2005 4:10 16

Situações diversas253
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

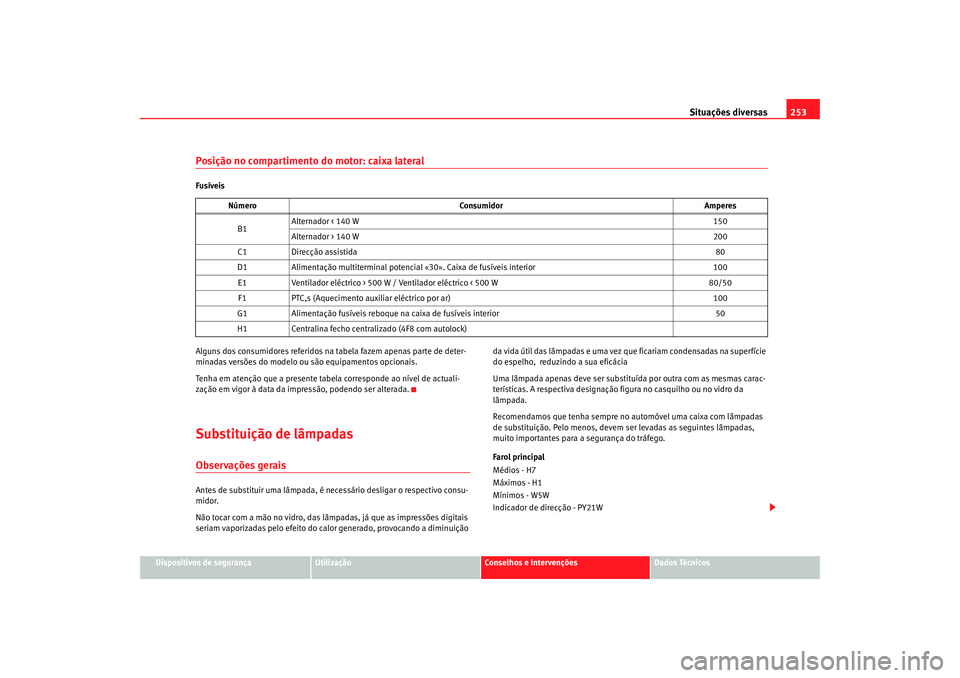

Posição no compartimento do motor: caixa lateralFusíveis
Alguns dos consumidores referidos na tabela fazem apenas parte de deter-
minadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabe la corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada.Substituição de lâmpadasObservações geraisAntes de substituir uma lâmpada, é necessário desligar o respectivo consu-
midor.
Não tocar com a mão no vidro, das lâmpadas, já que as impressões digitais
seriam vaporizadas pelo efeito do calor generado, provocando a diminuição da vida útil das lâmpadas e uma vez que ficariam condensadas na superfície
do espelho, reduzindo a sua eficácia
Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação figura no casquilho ou no vidro da
lâmpada.
Recomendamos que tenha sempre no
automóvel uma caixa com lâmpadas
de substituição. Pelo menos, devem ser levadas as seguintes lâmpadas,
muito importantes para a segurança do tráfego.
Farol principal
Médios - H7
Máximos - H1
Mínimos - W5W
Indicador de direcção - PY21W
Número
Consumidor Amperes
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Direcção assistida 80
D1 Alimentação multiterminal potencial «30». Caixa de fusíveis interior 100
E1 Ventilador eléctrico > 500 W / Ventilador eléctrico < 500 W 80/50
F1 PTC,s (Aquecimento auxiliar eléctrico por ar) 100
G1 Alimentação fusíveis reboque na caixa de fusíveis interior 50
H1 Centralina fecho centralizado (4F8 com autolock)
altea_portug Seite 253 Donners tag, 29. September 2005 4:10 16

Situações diversas
254Faróis de xénon
19)
Médios e máximos - D1S
20)
Sinais de luzes e máximos adicional - H1
Mínimos W5W
Indicadores de direcção PY21W
Farol de nevoeiro
Farol de nevoeiro - H3
Farolim traseiro superior
Stop/Mínimos - P21W
21)
Indicador de direcção - R10W
Farolim traseiro inferior
Nevoeiro - P21W
Marcha atrás - P21W
Indicador de direcção lateral
Indicador de direcção lateral - W5W
Luz da matrícula
Luz da matrícula - C5W
Nota
•
Devido à dificuldade de acesso a algumas lâmpadas, a sua substituição
deve ser realizada por um Serviço Técnico. No entanto, de seguida descreve-
se como deve ser efectuada tal substituição, com a excepção dos faróis de
nevoeiro*, e luz de cortesia.
Lâmpadas do farol principal
Indicador de direcção
Médios
Máximos
Luz de presença
19)Neste tipo de faróis, a substituição das lâmpadas deve ser realizada por um Serviço
Técnico, uma vez que é necessário desmontar elementos complexos do veículo e uma
reiniciação do sistema de regulação automático que tem instalado.20)As lâmpadas de descarga de xénon possuem um fluxo 2,5 vezes mais luminoso e
uma vida média 5 vezes superior às lâmpadas de halogéneo, o que significa que ex-
cepto em caso de avaria normal, não é necessário substituir durante a vida útil do ve-
ículo.21)Lâmpada de um só filamento de controlo electrónico para luz de Stop/Posição. Caso
funda, não funcionará nem em posição nem em Stop.

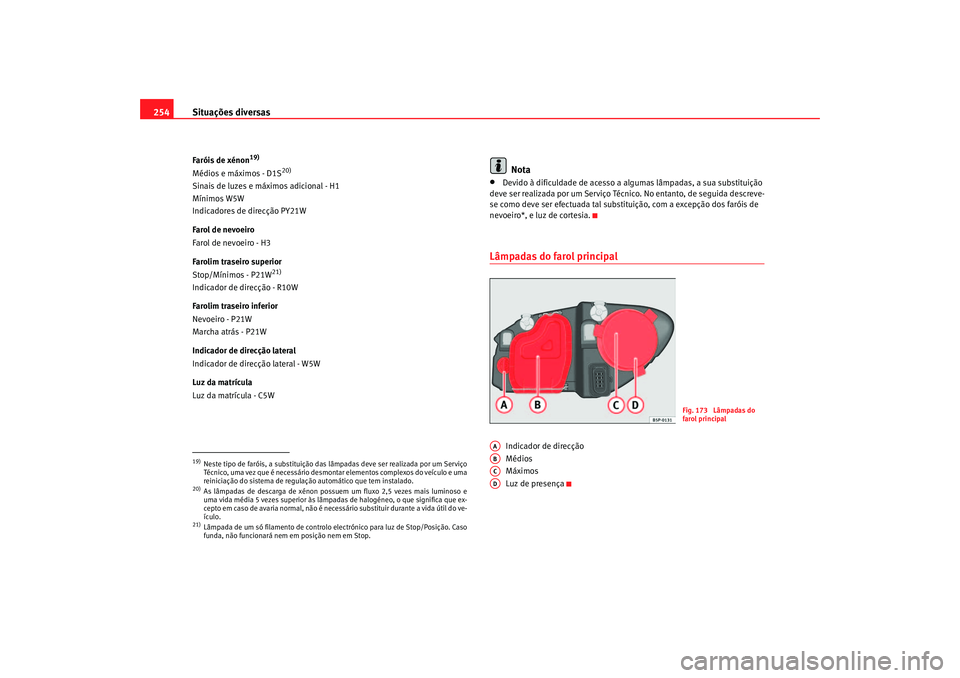

Fig. 173 Lâmpadas do
farol principal
AAABACAD
altea_portug Seite 254 Donners tag, 29. September 2005 4:10 16

Situações diversas255
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

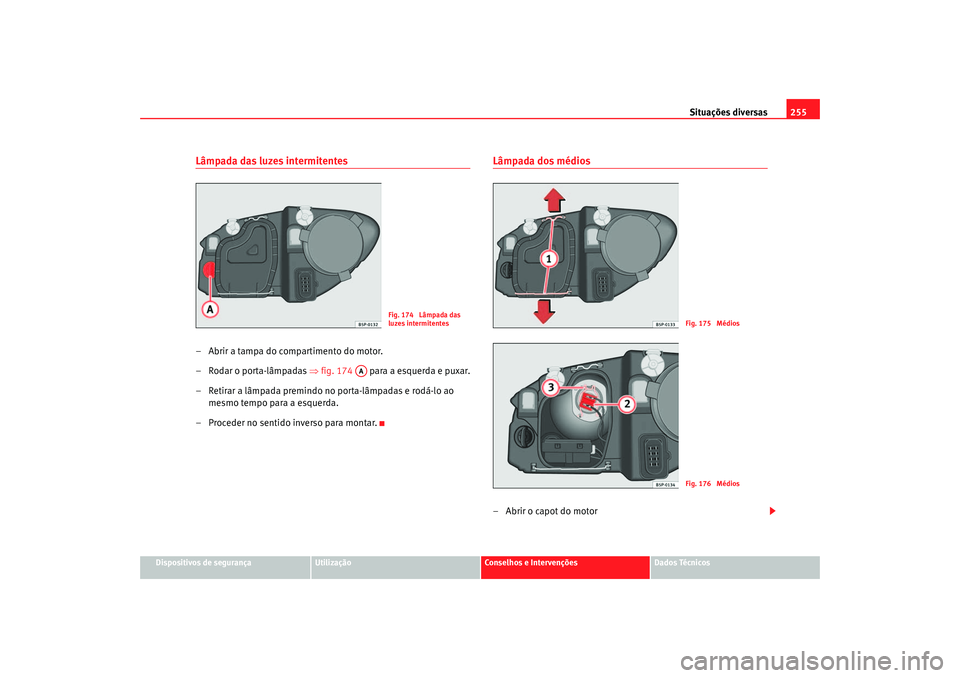

Lâmpada das luzes intermitentes– Abrir a tampa do compartimento do motor.
– Rodar o porta-lâmpadas ⇒fig. 174 para a esquerda e puxar.
– Retirar a lâmpada premindo no porta-lâmpadas e rodá-lo ao mesmo tempo para a esquerda.
– Proceder no sentido inverso para montar.
Lâmpada dos médios– Abrir o capot do motor
Fig. 174 Lâmpada das
luzes intermitentes
AA
Fig. 175 MédiosFig. 176 Médios
altea_portug Seite 255 Donners tag, 29. September 2005 4:10 16

Situações diversas
256

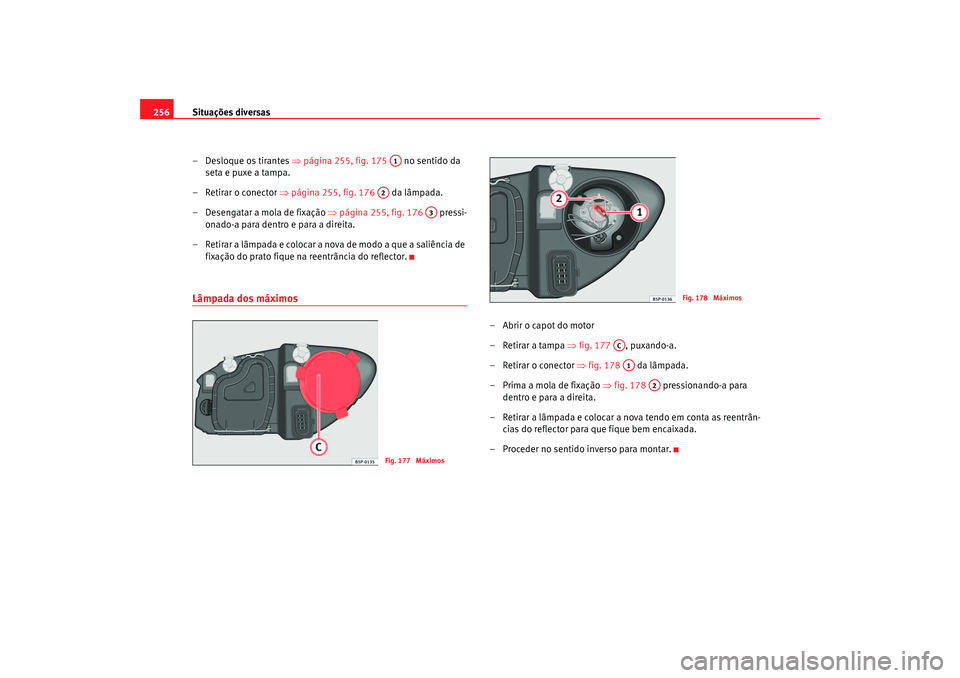

– Desloque os tirantes ⇒página 255, fig. 175 no sentido da
seta e puxe a tampa.
– Retirar o conector ⇒página 255, fig. 176 da lâmpada.
– Desengatar a mola de fixação ⇒página 255, fig. 176 pressi-
onado-a para dentro e para a direita.
– Retirar a lâmpada e colocar a nova de modo a que a saliência de fixação do prato fique na reentrância do reflector.Lâmpada dos máximos
– Abrir o capot do motor
– Retirar a tampa ⇒ fig. 177 , puxando-a.
– Retirar o conector ⇒fig. 178 da lâmpada.
– Prima a mola de fixação ⇒fig. 178 pressionando-a para
dentro e para a direita.
– Retirar a lâmpada e colocar a nova tendo em conta as reentrân- cias do reflector para que fique bem encaixada.
– Proceder no sentido inverso para montar.
A1
A2
A3
Fig. 177 Máximos
Fig. 178 Máximos
ACA1
A2
altea_portug Seite 256 Donners tag, 29. September 2005 4:10 16

Situações diversas257
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

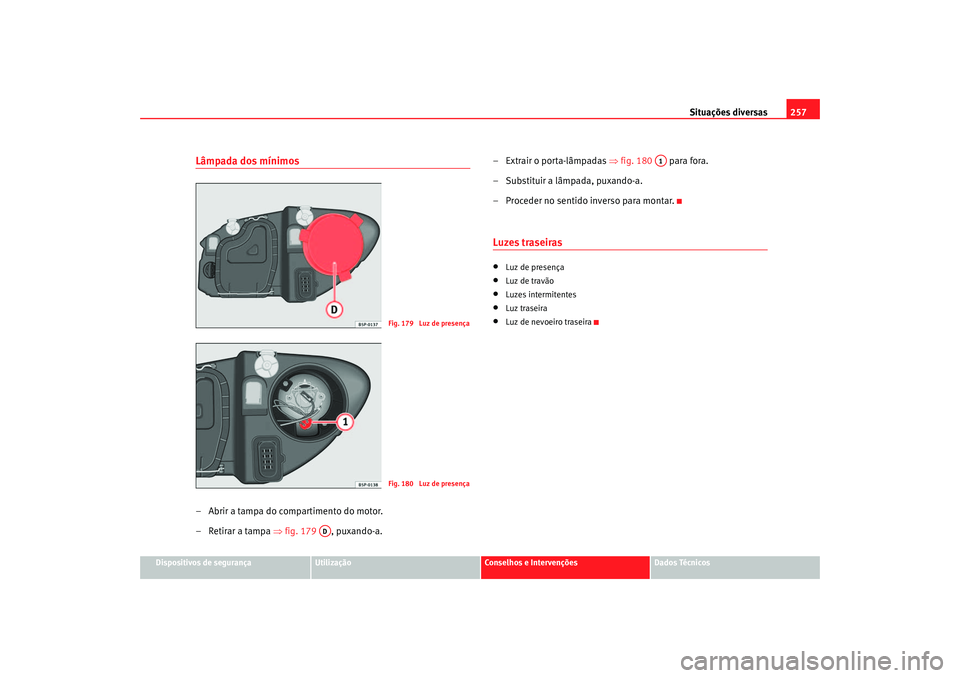

Lâmpada dos mínimos– Abrir a tampa do compartimento do motor.
– Retirar a tampa ⇒fig. 179 , puxando-a. – Extrair o porta-lâmpadas
⇒fig. 180 para fora.
– Substituir a lâmpada, puxando-a.
– Proceder no sentido inverso para montar.
Luzes traseiras•
Luz de presença
•
Luz de travão
•
Luzes intermitentes
•
Luz traseira
•
Luz de nevoeiro traseira
Fig. 179 Luz de presençaFig. 180 Luz de presença
AD
A1
altea_portug Seite 257 Donners tag, 29. September 2005 4:10 16

Situações diversas

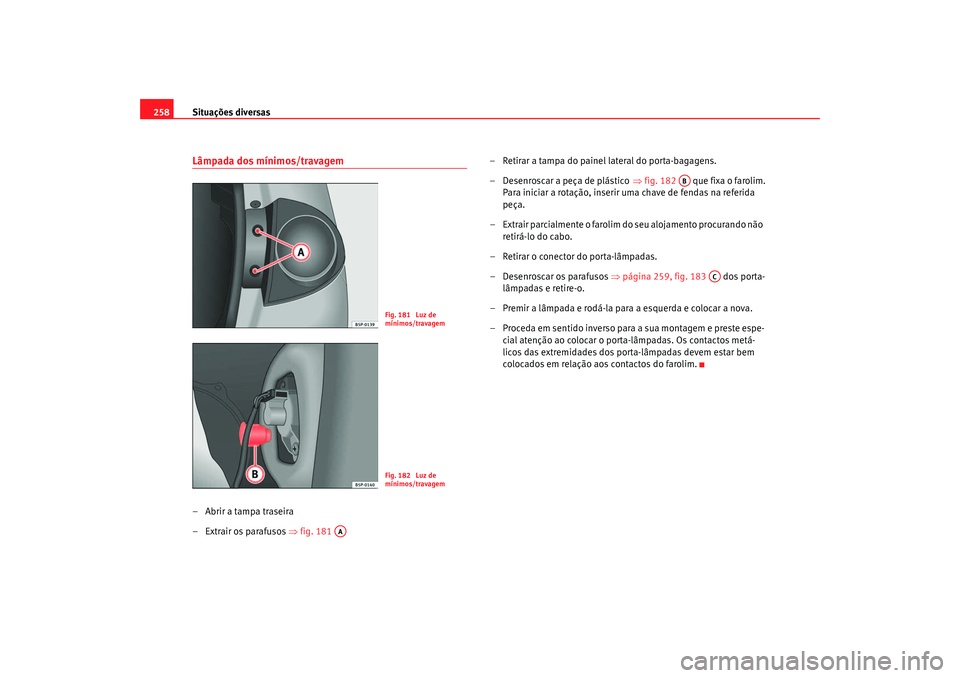

258Lâmpada dos mínimos/travagem–Abrir a tampa traseira
– Extrair os parafusos ⇒fig. 181 – Retirar a tampa do painel lateral do porta-bagagens.
– Desenroscar a peça de plástico
⇒fig. 182 que fixa o farolim.
Para iniciar a rotação, inserir uma chave de fendas na referida
peça.
– Extrair parcialmente o farolim do seu alojamento procurando não retirá-lo do cabo.
– Retirar o conector do porta-lâmpadas.
– Desenroscar os parafusos ⇒página 259, fig. 183 dos porta-
lâmpadas e retire-o.
– Premir a lâmpada e rodá-la para a esquerda e colocar a nova.
– Proceda em sentido inverso para a sua montagem e preste espe- cial atenção ao colocar o porta-lâmpadas. Os contactos metá-
licos das extremidades dos porta-lâmpadas devem estar bem
colocados em relação aos contactos do farolim.
Fig. 181 Luz de
mínimos/travagemFig. 182 Luz de
mínimos/travagem
AA
AB
AC
